產品概述：

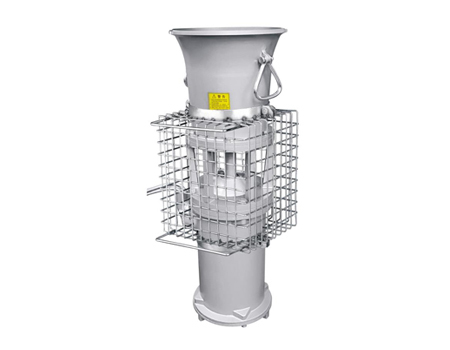

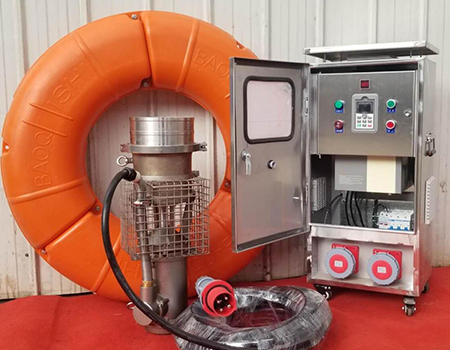

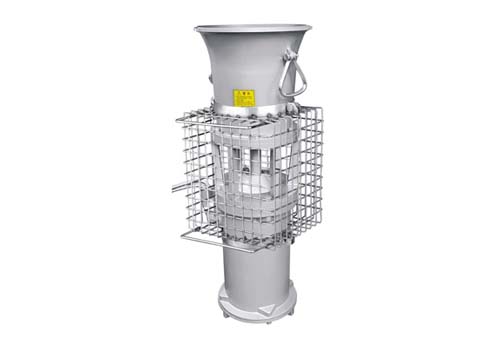

便攜式大流量永磁潛水電泵是在老式防汛搶險泵和潛水貫流泵的基礎上拓展開發而成的一種超輕型潛水電泵。該系列大流量便攜式潛水泵一律采用不銹鋼材質制作而成，泵體結構緊湊，體積小，重量輕，效率高，攜帶方便。泵無需建造基礎設施，可直接潛入水底工作或借助浮圈懸浮于水面作業，水泵重量輕，一人即可搬運（同功率老式電泵重量200kg的情況下，本系列便攜式超輕型潛水電泵重量只有35kg），具有良好的氣密性，耐蝕性，較好的機械強度，能承受更大的負荷力，耐磨耐用。

使用條件：

便攜式大流量潛水電泵主要用于防汛搶險、應急排水、市政工程臨時積水、江河水庫應急調水、消防應急排水、等應急抽排水領域。潛水電泵可單獨應用于防洪搶險現場，亦可內置于車內(如移動搶險車)，成為防汛搶險專用成套設備，達到臨時排澇排水搶險的目的。

結構特征：

便攜式變頻潛水泵工作由變頻器驅動同步電機，隨著頻率的提升帶動葉輪旋轉。電機采用高效同步電機，轉速可調。電機采用并聯磁場結構，轉子采用永磁轉子結構，里面嵌放永磁體，通過精密鑄造壓制而成，確保整體結構牢固可靠。同步電機的作用是將電能產生驅動轉矩，作為水泵的動力源，轉子上安裝有永磁體磁極，永磁體磁極安裝在轉子鐵芯周圍表面上。根據磁阻最小原理，也就是磁通總是沿磁阻最小的路徑閉合，利用磁引力拉動轉子旋轉，于是永磁鐵轉子就會跟隨定子產生的旋轉磁場同步旋轉，這種同步電機多在變頻調速場合，啟動時變頻器輸出功率從0開始上升到工作頻率，電機則跟隨變頻器輸出功率同步旋轉。該電機不僅效率高，結構簡單，運行可靠，而且體積小，重量輕，有傳統電機無法比擬的超高性能。

泵機同軸，機構緊湊，電機軸伸盡量短，從設計上消除撓度，運行時振動小，延長機械密封和軸承使用壽命。主軸采用3Cr13材質制造。

型號意義：

150WHBQF-220-45-45KW

其中：150——代表水泵出口直徑，mm

            WHBQF——代表威滬便攜式變頻潛水泵

            220——代表水泵流量，m3/h

            45——代表水泵流揚程，m

            45KW——代表水泵功率

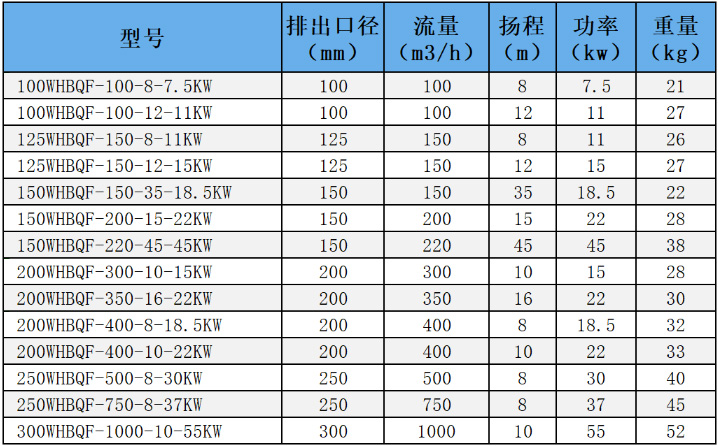

性能參數表：
